利点

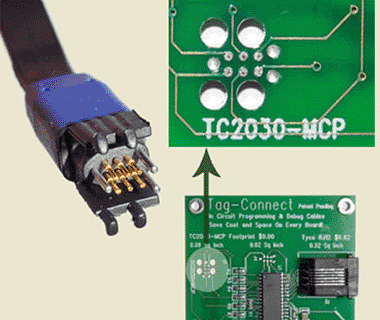

• 直接ピンから回路コネクタへ
• PCBの面積が少なくてすみます
• ICSPプログラミングとデバッグ機能
• モジュラー終端は今迄のICDプログラマで使用可能

2 量産のための費用軽減ステップ

• PCBにコネクターのフットプリントを置く
• ICSPプログラミング・ケーブルを購入

リソース

• ZIPファイルの使用に関する免責事項をお読みの上ご使用下さい。
• インポート可能な ZIPファイルを解凍しますとPADS, OrCAD, EagleとProtel/Altium のライブラリ等の詳しい情報 TC2030-MCP-Decals.zipが入っています。
• ノート: ユーザーの自己責任において行って下さい。PCB作成業者により使用される図面とトレランスに合うように図面に与えれた スペックと合わせて下さい。配列ピンのサイズは最小 0.035"でなければいけません。また、PCBレイアウトの間にパッドにソルダー・ペーストが 堆積されない様にソルダーペーストに注意を払って下さい。
• タグ接続フット・プリント
